汽車線束三維走向的控制主要是線束上的固定點進行控制與維持，良好的固定方式的選用對汽車線束路徑控制起著很大的作用，今天長岡給大家說一下汽車上線束常用的固定方式——卡扣的選用。

選用扎帶進行固定的時候，需要考慮：

1、周邊環境溫度。

選擇耐高溫型的，還是不耐高溫的？對于發動機上的高溫區域如果選用扎帶進行固定時，應該選用耐高溫的扎帶。

2、防水。

起螺柱選用螺柱卡，還是選擇帶橡膠圈防水的。

3、防轉。

選擇卡7x12孔的（防轉），還是選擇卡圓孔的（不防轉）？一般來講，為了保證線束的走向，一般都選用防轉類型的卡扣，但是防轉的卡扣會影響到裝配，對于不易于裝配到的，而又對防轉沒有特別要求的地方，需要使用卡圓孔的扎帶。

4、空間避讓。

根據需要避讓的具體類型，可以選擇相應的舉高卡，偏置型，導向型，直角型等卡扣。

5、相互避讓。

根據需要選擇相應的撐開夾或者特殊結構的卡扣，將線束與其他零部件進行隔開，保持一定的間隙，防止相互運動導致磨損。

6、安裝結構與布置空間。

考慮到需要增加固定點的位置的安裝邊界，根據需要選用相應的螺柱卡，鈑金卡，平板型卡扣等。需要說明的是，對于鈑金卡，由于會破壞車身漆面，對于外觀性要求高的位置（客戶視角）慎重選用，如果一定要使用的話，建議選用塑料類型的，不破壞車身漆面。對于使用膠帶綁在線束上固定的平板型卡扣，對于粗分支的地方，建議不使用，防止惡劣的環境導致卡扣脫落。另外由于膠帶纏繞，對尺寸要求很好，盡量不要連續的進行使用，防止偏孔導致裝配困難。

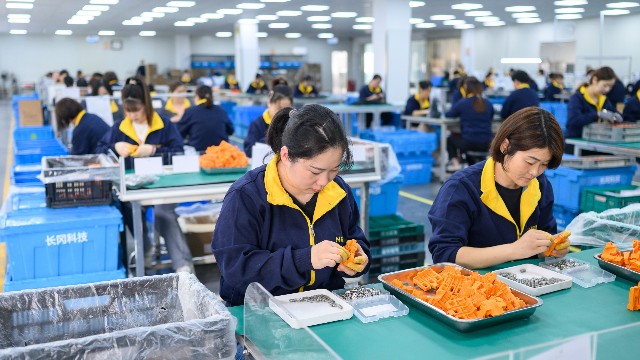

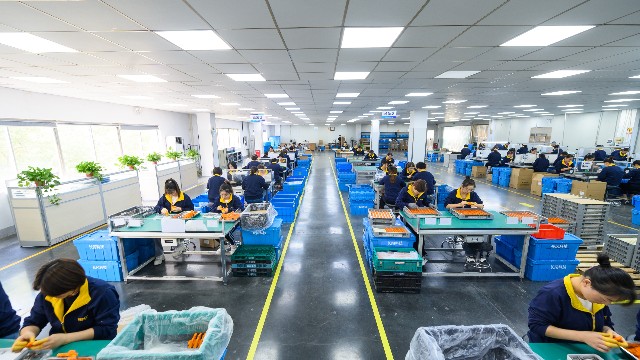

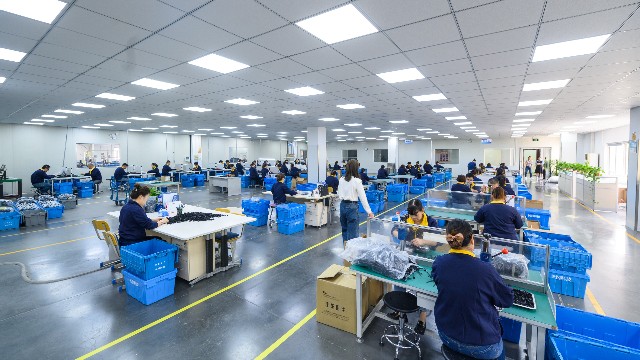

長岡12年專注汽車配件及電子元器件組裝加工服務，擁有成熟技術團隊，執行IATF16949質量管理體系認證標準，不斷研發自動化組裝加工設備，優化作業工藝，幫助客戶實現降本增效，贏得天海集團、LS產電、阿爾卑斯等大企業客戶高度信賴！
